lumia 929 930拆机教程

[复制链接]

158

主题

229

帖子

400万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
4000320
发表于 2016-12-21 21:47:57 | 显示全部楼层 |阅读模式

目前主流的智能手机基本都是一体化结构或者无法拆解电池,导致拆机风险增加,继而相关拆机教程减少很多,为了让大家更好的了解一些目前比较受关注的手机,dospy最近一段时间对诺基亚1520进行拆解(1520拆机教程)。为了解开最近热门机型Lumia Icon(929)的内部构造,同时也为给大家以后拆机多些参考,今天给大家带来Lumia Icon(929)拆机教程Lumia Icon(929)评测,同时提示大家拆机有风险,操作需谨慎。

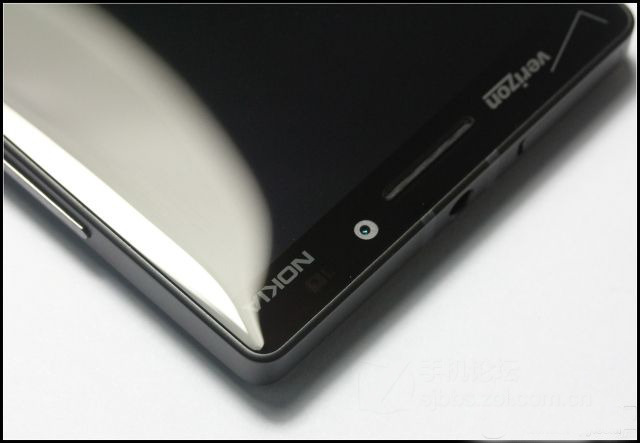

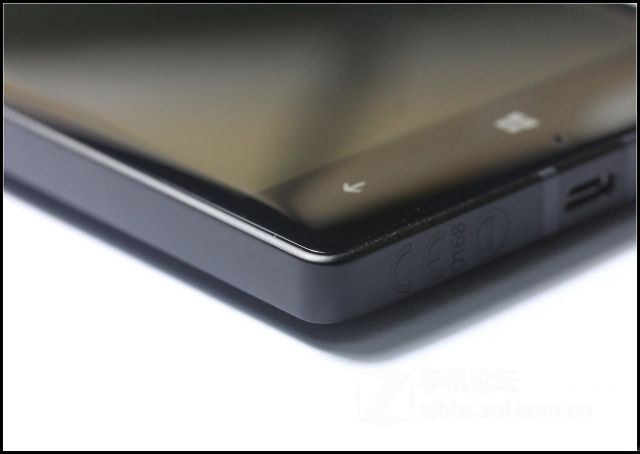

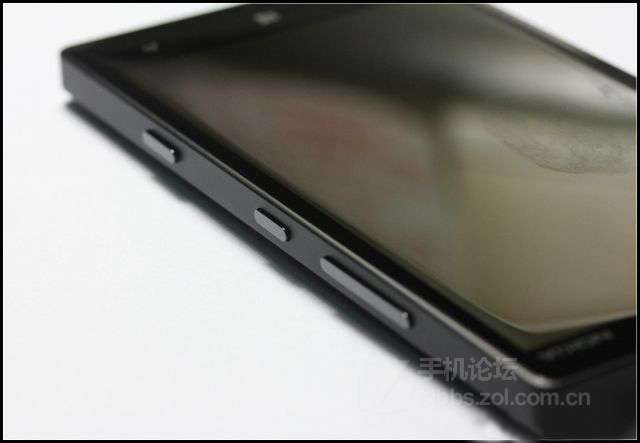

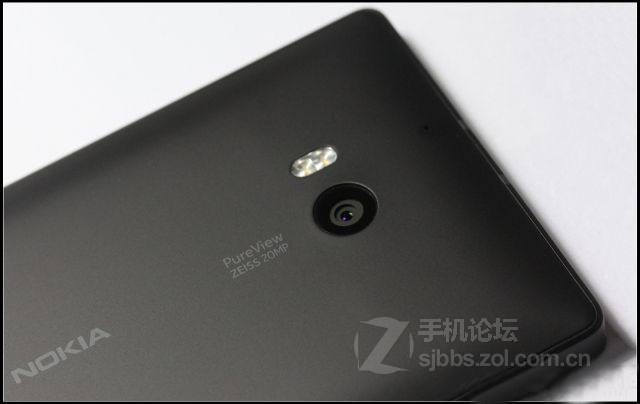

拆机前,先从Lumia Icon(929)高清细节图片近距离赏析一下吧。











二.拆机步骤之拆卸后盖

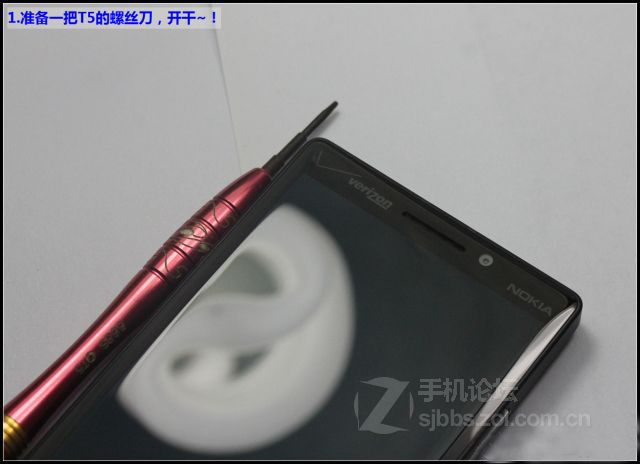

首先是拆机工具,一把T5螺丝刀,一把镊子,一个电吹风外加手指甲。

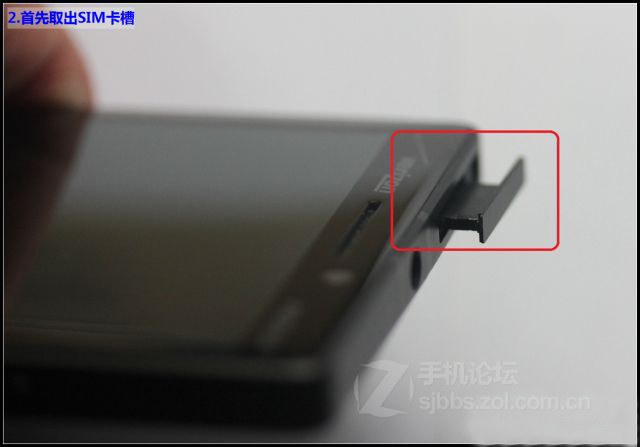

接下来取下SIM卡卡槽,相关Lumia Icon(929)评测文章也对Lumia Icon(929)卡槽进行介绍,它不同于其他机型直接用指甲就能搞定。

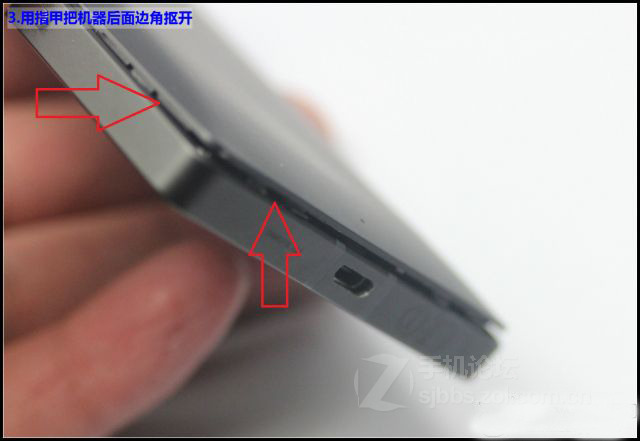

下面这个步骤需要十分小心,用指甲把机器右下端轻轻扣开,这个过程需要注意不要用力过猛,需要注意不要把卡扣搞坏。

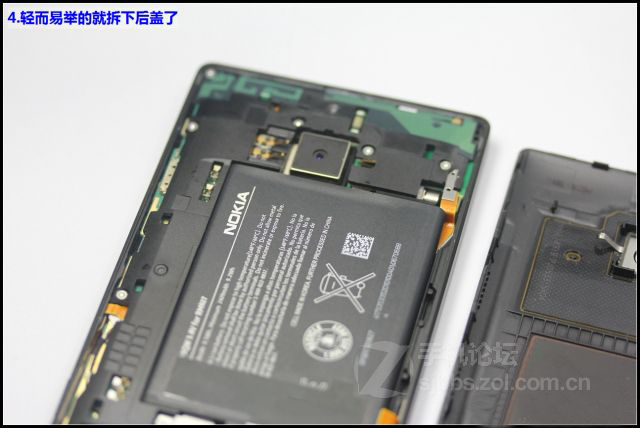

后盖拆下内部构造一目了然。



三.拆机步骤之拆卸螺丝和排线

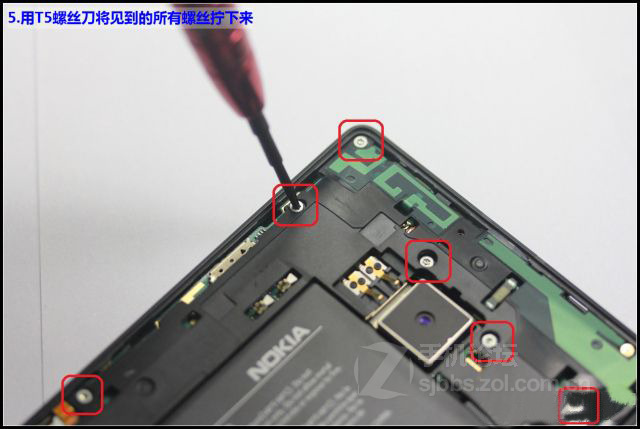

接下来T5螺丝刀就派上用场了,需要提示拆卸下了螺丝放好,以免丢失。

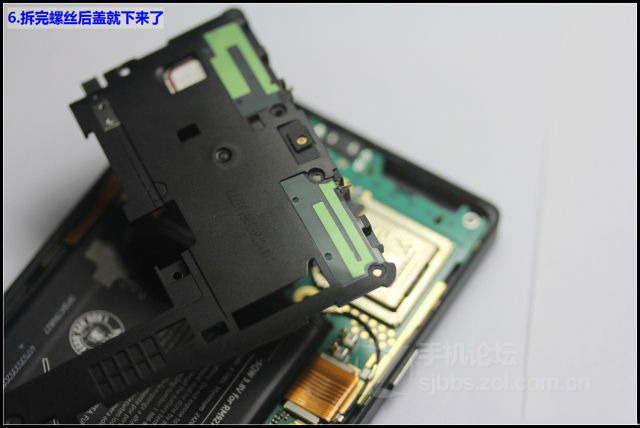

螺丝都拆下完毕后,就可以取下主板后盖了。



拆机进行中。

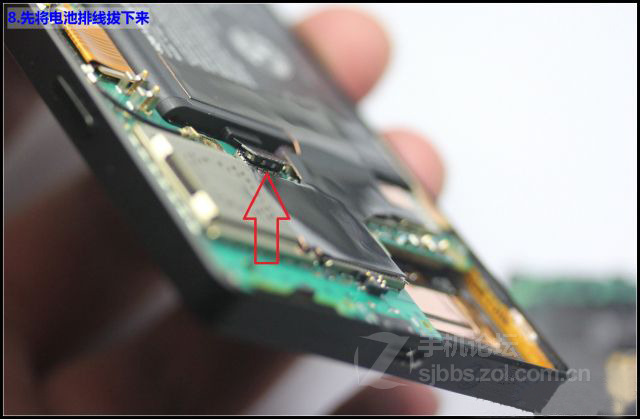

拆除电池盒主板连接排线



四.拆机步骤之拆卸电池

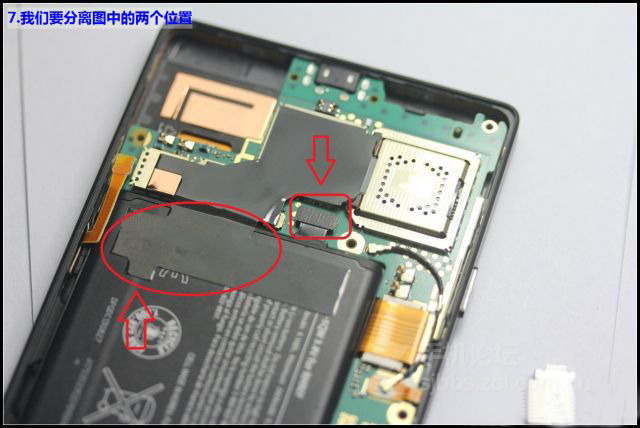

拆除电池上面密封罩,先可以用电吹风吹1-2分钟密封罩,以便顺利拆卸,这个拆除时候尽量保持完整和平整,后面在复位时候能安装的完美一些。

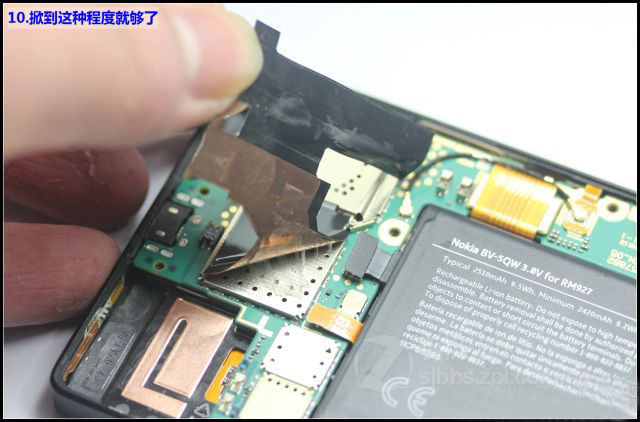

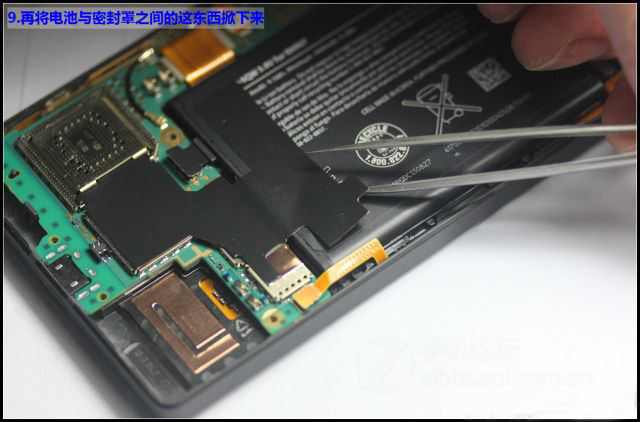

拆下电池密封罩后,在继续拆解是需要注意不需要完全揭下来,如下图所示。

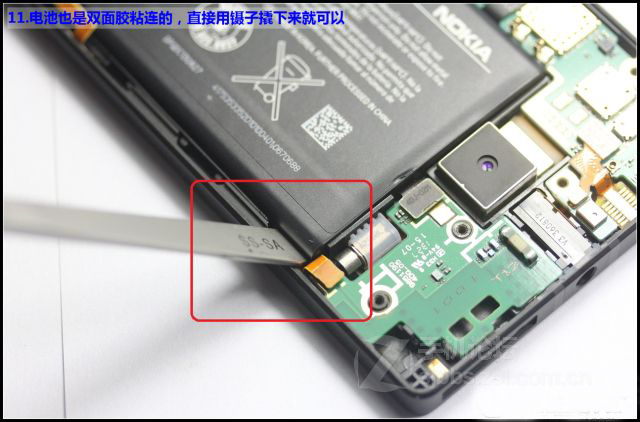

这个步骤是拆除电池,在做1520拆机教程时候,已经做过介绍了,最好用电吹风吹电池几分钟,这样拆卸时候能保持电池外部包装不变形。

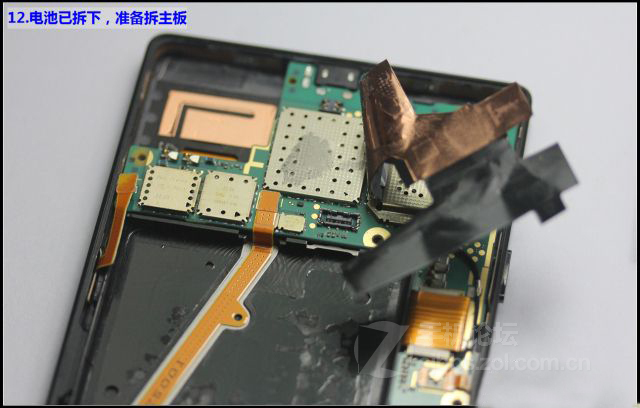

五.拆机步骤之拆卸主板(1)

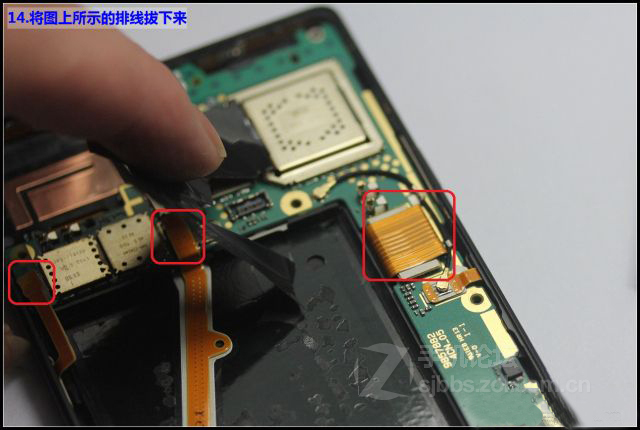

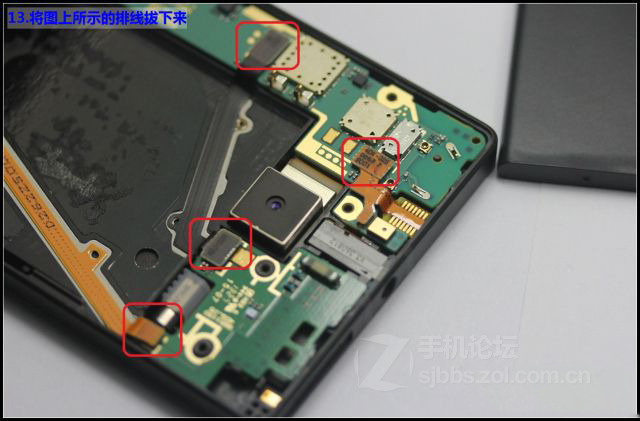

准备拆除主板,首先拆下排线。

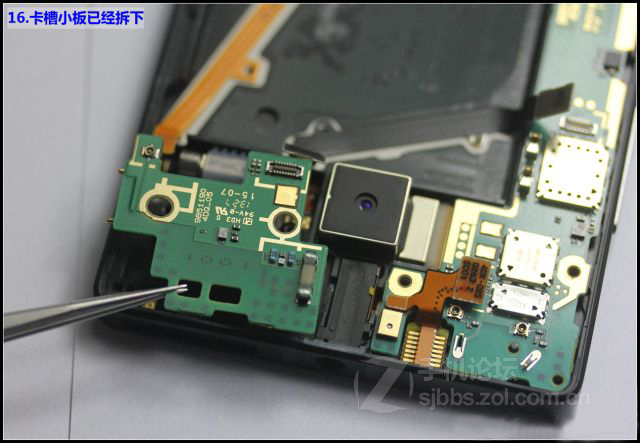

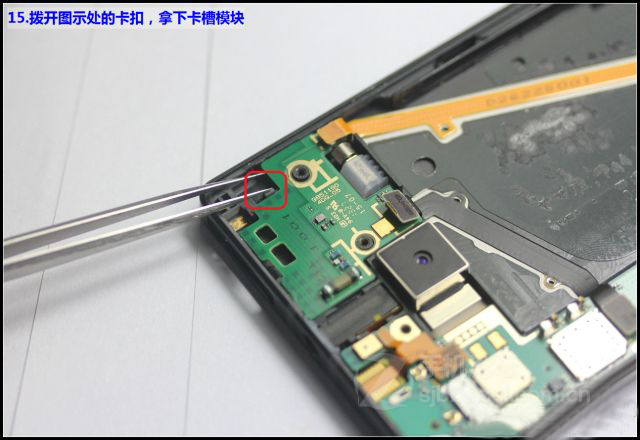

用镊子小心拨开卡扣,然后拆下卡槽模块。





六.拆机步骤之拆卸主板(2)

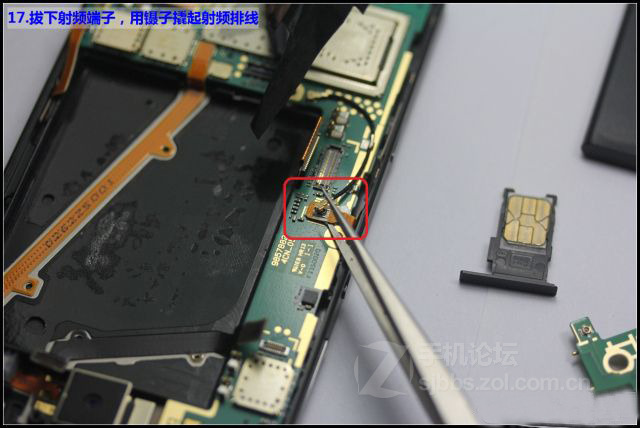

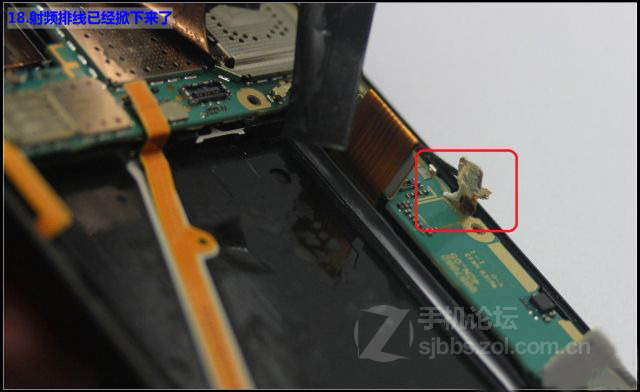

拔下视频端子连接线,然后用镊子撬起视频排线,这个过程还行需要小心些,以免撬坏排线。

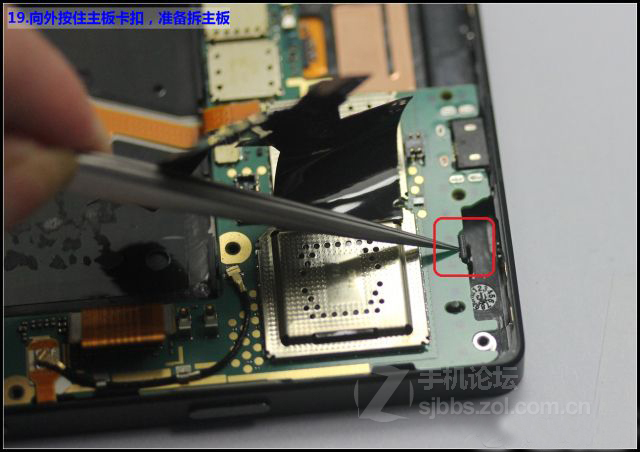

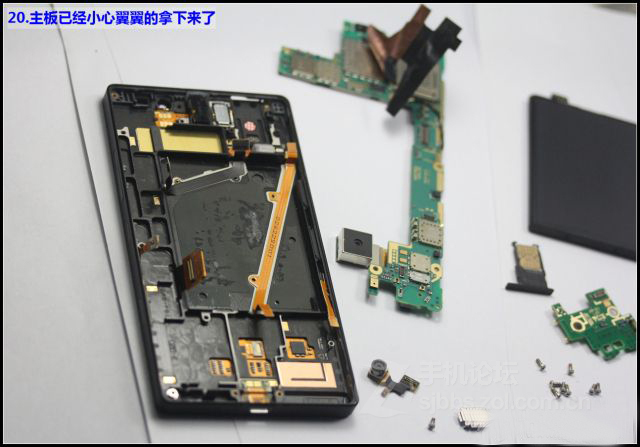

如图所示,用镊子向外按住主板卡扣,卡扣分离后,即可拆下主板。





七.拆机步骤之内部器件介绍

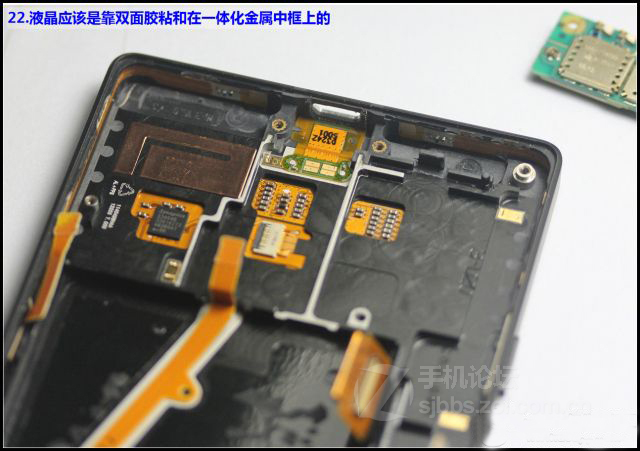

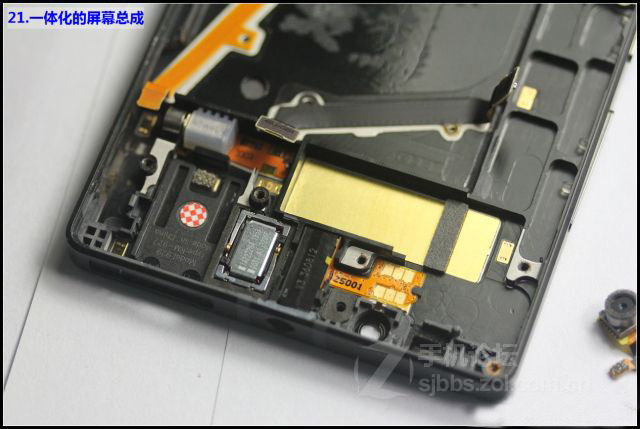

主板拆下后,屏幕总成即显现在眼前。

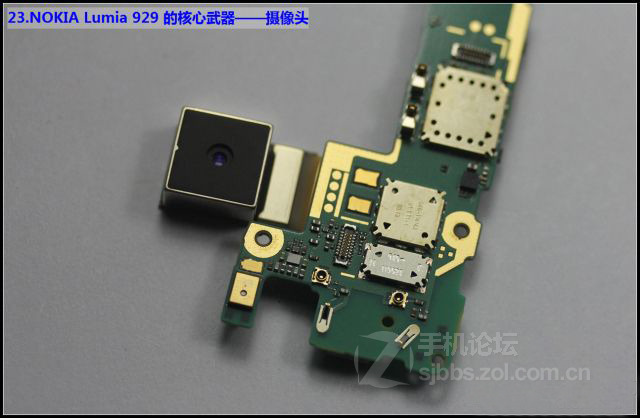

Lumia Icon(929)核心器件之一,2000万像素的摄像头,每次拆解诺基亚旗舰型手机几乎都能看到其强大摄像头。





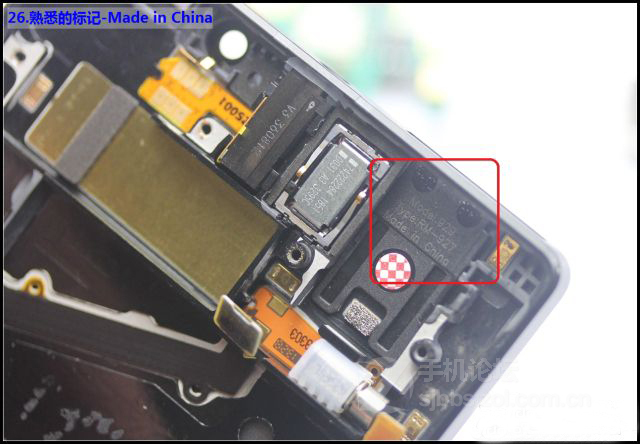

八.拆机步骤之全家福

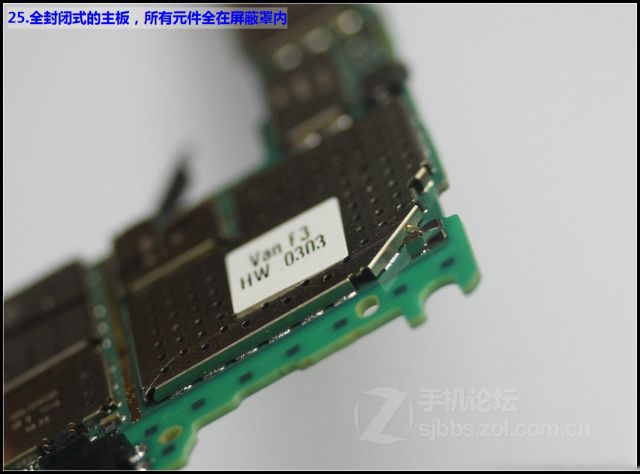

完全封闭的主板,所以的元器件都在屏蔽罩内,这样在工艺上显然比裸露元器件更为复杂,更为保证主板耐用性,可见诺基亚用心和专注。

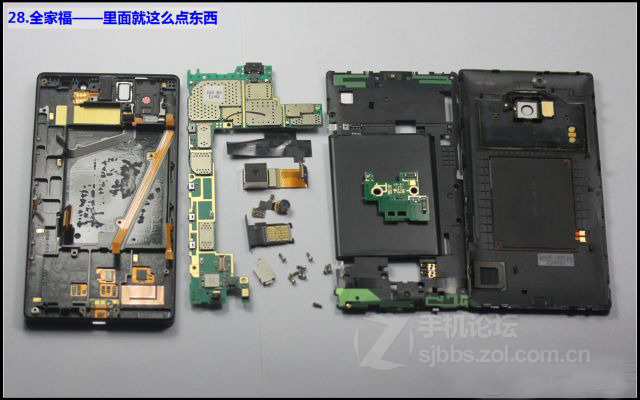

诺基亚Lumia Icon(929)顺利拆解完毕,下面是全家福,通过上面拆机,我们可以感受到Lumia Icon(929)的做工精致,设置超前,工艺一流。
